在线测量在五轴加工中的应用:
在线测量技术把加工过程与检测过程高效地结合起来,在五轴加工复杂空间曲面的产品时有明显的优势,不仅能够对加工过程给予精确的指导,同时还可以避免工件多次装夹,缩短制造周期,降低生产成本。

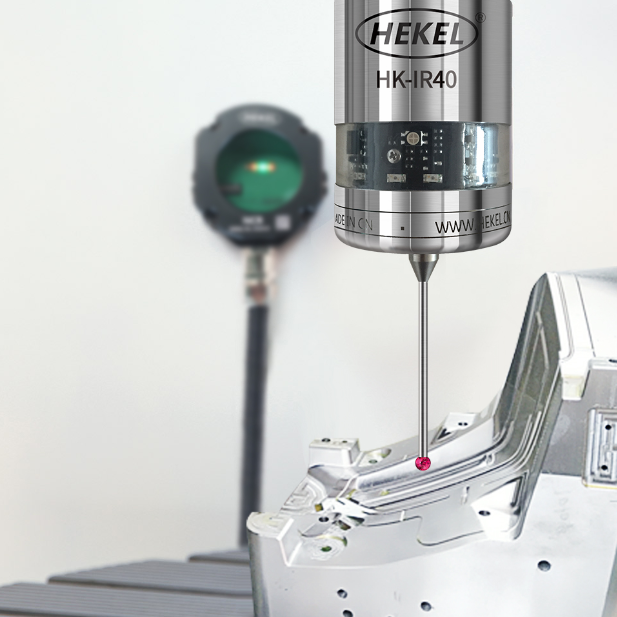

所谓在线测量是指在工件三维模型上,选择测量要素并生成测量刀路NC程序,控制机床测头对工件进行空间采点,对采点的空间坐标拟合,从而实现对测量要素的评价。
在五轴加工的加工制造过程中引进在线检测功能,不但省时省力,而且还提高了加工效率,具有广泛的应用价值。

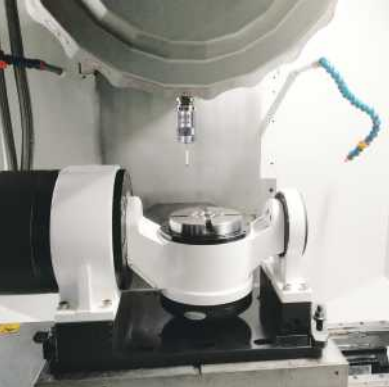

五轴加工中心是专用于加工复杂曲面的加工中心。

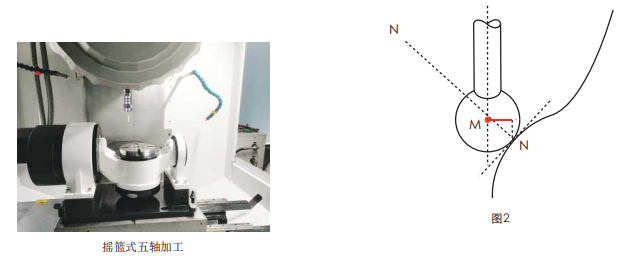

而在使用测头进行在线测量时要注意测头的测量角度,即测头的球头半径补偿。
理论上,测头的球头半径应为零,测头和工件接触点为测头中心点。
得到的数据是测头中心的坐标值,而非测头与被测工件接触点的坐标值,但实际上,测头有一半径,因此需要对测量的结果进行测头球头半径补偿,从而提高测量精度。
